 HXGN17-12箱型固定式金屬封閉開關設備


           HXGN17-12箱型固定式金屬封閉開關設備(簡稱環網柜)是額定電壓12kV,額定頻率50Hz的交流高壓成套電器裝置,主要適用于三相交流環網,終端配電網和工業用電設備,起接受、分配電能和保護等作用,它也適于裝入箱式變電站。

結構特點
           ◎ 采用全組裝結構,輕巧美觀,可任意組合安裝。便于無限擴展延伸。
           ◎ 既可配電FN12-10型壓氣式負荷開關、組合電器,也可配FZN25-12型真空負荷開關、組合電器,且安裝尺寸完全一致。體積小,免維修,三相聯動結構,具有明顯的隔離斷口。
           ◎ 配FN12-10型負荷開關、組合電器,其安裝方式靈活,可左右側裝、正裝、倒裝。
           ◎ 可手動和電動操作,并具遠動遙控功能。
           ◎ 設有完善可靠的機械聯動、聯鎖裝置,完全達到“五防”功能。
           ◎ 采用聯動防護絕緣活門,遮擋帶電觸頭,確保人身安全。
           ◎ 采用正在操作維護,可靠墻安裝。
           ◎ 面門裝有觀察窗??汕宄^察柜內元件工作狀況。
           ◎ 符合GB3906標準。

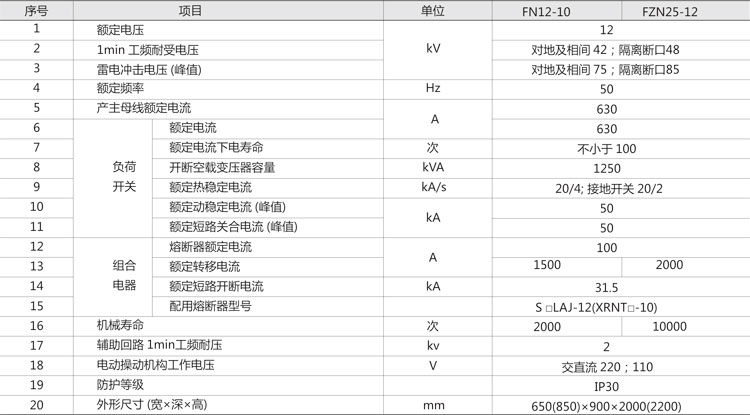

主要技術參數

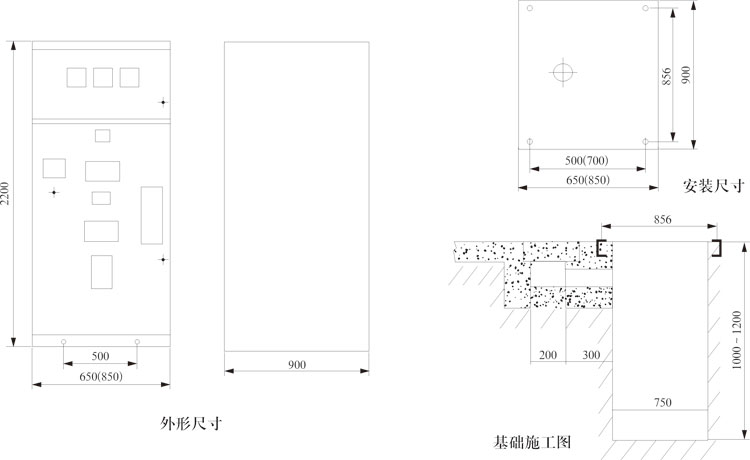

外形及安裝尺寸


包裝、貯運和驗收
           ◎ 包裝、貯運
                      1. 環 網柜在出廠時為單臺木箱包裝。在貯運過程中不允許傾翻、倒置和劇烈振動。搬運時不允許在地面上直接推拉;在無起吊裝置時可在包裝箱枕木下墊入圓筒,使其滑到安裝位置。
                      2. 防止柜體雨淋、受潮。
                      3. 環網柜應放在通風良好,并能防止各種有害氣體侵入的場所。嚴禁與化學藥品、酸堿等存放在同一倉庫內。
           ◎ 驗收
                      1. 開箱前檢查包裝是否損壞,拆箱時注意保護產品。
                      2. 對柜體進行外觀檢查;同時檢查柜內各元器件有無損壞、配件是否與裝箱單相符。
                      3. 檢查隨機文件是否齊全。
                                 a、產品使用說明及柜內各元器件說明書;
                                 b、出廠試驗報告;
                                 c、產品合格證;
                                 d、裝箱單;
                                 e、二次接線圖。

安裝與調試
           ◎ 安裝時先將環網柜放置在安裝基礎上,并將其排列整齊、調試好,然后用緊固件緊固好。
           ◎ 安裝主母線時,打開母線室進行安裝,連接母線的接觸面應平整、無污物。
           ◎ 環網柜的接地應可靠接地,并對接地進行回路檢查。
           ◎ 調試時按環網柜使用說明書及柜內各元器件的說明書進行調試。△ 安裝調試后,將各自開關元件及防誤操作機構進行5次操作,未發現異常現象,則認為開關機械操作正常。

使用與故障處理
           ◎ 送電前檢查
                      環網柜在送電前,應全面檢查柜內所有元器件的電氣性能、絕緣水平及接線正確性。檢查一切正常方可投入運行。
           ◎ 正常運行狀態
                         在正常運行時,無論進線柜或出線柜,負荷開關應處于合閘位置,接地刀處在分閘位置,柜體處于關閉緊鎖狀態。
           ◎ 故障處理
                      1.在進線柜發生故障檢修時,應先切斷進線電源,將負荷開關分閘,同進檢查柜上帶電顯示器,確認無電壓后,合接地刀,打開門進行檢修。
                      2. 在出線柜出現故障檢修時,應先分?jǐn)喙駜?nèi)的負荷開關,合上接地刀,打開前門進行檢修,此時主母線處于帶電狀態。

維護與檢修
           ◎ 環網柜在下列情況下需要進行維護與檢修;
                      1.在運行5年后對產品絕緣水平進行檢查;
                      2.在負荷開關斷滿100次后,應對主回路電阻、負荷開關的動、靜觸頭及輔助觸頭等進行檢查。
           ◎  一般情況下,應在停電后對環網柜進行維護和檢修。

訂貨須知
           ◎ 開關柜的型號、數量、交貨日期及一次方案編號;
           ◎ 一次系統圖、二次原理圖和開關柜的排列圖;
           ◎ 開關柜母線額定電流和各元件的型號、規格;
           ◎ 特殊要求。
